کروم سخت، سپر دفاعی قطعات صنعتی در برابر خوردگی
در صنایع سنگین، هیچ کابوسی بدتر از خوردگی نیست. فولاد، آلیاژها و حتی قطعات مستحکم اگر در معرض محیط‌های خورنده قرار بگیرند، خیلی زود دچار زنگ‌زدگی، پوسته‌شدن یا کاهش مقاومت مکانیکی می‌شوند. اینجاست که کروم سخت مثل یک لایه زرهی وارد میدان می‌شود. کروم به دلیل ساختار کریستالی خاص، سختی بسیار بالا و مقاومت شیمیایی، یک مانع نفوذناپذیر در برابر اکسیژن، رطوبت، مواد شیمیایی و گازهای خورنده ایجاد می‌کند.
اما نکته‌ی طلایی در عملکرد این لایه، ضخامت پوشش است. ضخامت کم ممکن است فقط ظاهر قطعه را زیبا کند اما به محض ایجاد خراش یا ترک‌های ریز، خوردگی شروع می‌شود. در حالی که ضخامت کافی کروم سخت می‌تواند نفوذ عوامل خورنده را تا سال‌ها به تعویق بیندازد. به همین دلیل است که در صنایع حساس مثل نفت، گاز، پتروشیمی، نیروگاه‌ها و حتی هوافضا، هیچ پوششی به اندازه کروم سخت قابل اعتماد نیست.
مکانیزم علمی مقاومت خوردگی در کروم سخت؛ پشت پرده یک لایه نقره‌ای
کروم سخت نه فقط به خاطر ظاهر براق، بلکه به دلیل ویژگی‌های متالورژیکی خاصش یک محافظ فوق‌العاده است. مکانیزم اصلی مقاومت خوردگی کروم سخت شامل چند لایه دفاعی است:
- ایجاد لایه غیرفعال (Passivation Layer): سطح کروم در تماس با هوا یک لایه اکسید بسیار پایدار و نازک تشکیل می‌دهد که از نفوذ بیشتر اکسیژن و رطوبت جلوگیری می‌کند.
- سختی بالا (تا ۱۰۰۰ ویکرز): این سختی باعث می‌شود خراش‌های سطحی بسیار کمتر باشند و راهی برای نفوذ عوامل خورنده باز نشود.
- چسبندگی عالی به بستر فلز: به دلیل فرآیند الکترولیتی، پوشش کروم سخت با پیوندی محکم روی فولاد یا آلیاژ قرار می‌گیرد.
- پُر کردن میکروترک‌ها: ضخامت بیشتر باعث می‌شود ترک‌های ریز یا حفره‌های سطحی بسته شوند و سطحی یکنواخت‌تر ایجاد شود.
ضخامت لایه کروم سخت؛ مرز بین زیبایی و دوام
یکی از مهم‌ترین فاکتورها در عملکرد پوشش کروم سخت، ضخامت لایه است. ضخامت کم (کمتر از ۵ میکرون) بیشتر جنبه تزئینی دارد و در برابر خوردگی شدید چندان کارایی ندارد. در مقابل، ضخامت‌های بالاتر (۲۵ تا ۵۰ میکرون یا حتی بیشتر) مثل یک سپر واقعی عمل می‌کنند.
به طور معمول، برای محیط‌های خورنده ملایم مثل صنایع غذایی، ضخامت ۱۰ تا ۱۵ میکرون کافی است. اما در صنایع نفت و گاز یا پتروشیمی که محیط‌ها سرشار از کلرید، گوگرد و بخارات خورنده هستند، ضخامت باید حداقل ۳۰ میکرون و حتی تا ۱۰۰ میکرون انتخاب شود. انتخاب ضخامت صحیح در واقع همان چیزی است که تفاوت بین یک قطعه بادوام و یک قطعه مستهلک را مشخص می‌کند.
جدول مقایسه ضخامت‌های مختلف کروم سخت و عملکرد آن‌ها در محیط‌های صنعتی
| ضخامت لایه (µm) | نوع کاربرد صنعتی | مقاومت خوردگی تقریبی (ساعت تست نمک‌پاشی) | دوام عملیاتی تخمینی | هزینه آبکاری | سطح نهایی |
|---|---|---|---|---|---|
| ۵ – ۱۰ | تزئینی، ابزار سبک | ۴۸ – ۹۶ | کوتاه‌مدت (چند ماه) | پایین | براق |
| ۱۰ – ۲۰ | صنایع غذایی، قطعات کم‌تنش | ۱۰۰ – ۲۰۰ | ۱ – ۲ سال | متوسط | صاف و براق |
| ۲۰ – ۳۰ | ماشین‌آلات عمومی، ابزارآلات صنعتی | ۲۰۰ – ۴۰۰ | ۳ – ۵ سال | متوسط | یکنواخت |
| ۳۰ – ۵۰ | نفت و گاز، صنایع پتروشیمی | ۵۰۰ – ۷۰۰ | ۵ – ۱۰ سال | نسبتاً بالا | فوق‌العاده |
| ۵۰ – ۱۰۰ | هوافضا، صنایع نظامی، محیط‌های فوق‌خورنده | ۷۰۰ – ۱۰۰۰+ | بیش از ۱۰ سال | بالا | مقاوم و سخت |
نقش ریزساختار کروم سخت در کنترل خوردگی
ضخامت تنها عامل نیست. ریزساختار لایه کروم نیز اهمیت حیاتی دارد. پوشش‌هایی که دارای میکروترک‌های کمتر و چگالی بالاتر هستند، مقاومت بیشتری در برابر نفوذ عوامل خورنده دارند. در واقع، ضخامت زیاد اما با ترک‌های زیاد، اثر معکوس دارد و مسیرهایی برای نفوذ رطوبت و یون‌های خورنده ایجاد می‌کند. به همین دلیل، در صنعت روش‌های بهینه‌سازی مثل:
- کنترل دما و چگالی جریان در حمام الکترولیتی
- استفاده از افزودنی‌های خاص در محلول کروم
- پولیش و پرداخت پس از آبکاری
به کار می‌رود تا ریزساختاری یکنواخت و بدون ترک ایجاد شود.
مقایسه کروم سخت با پوشش‌های رقیب در مقاومت خوردگی
کروم سخت تنها روش محافظتی نیست. پوشش‌هایی مثل نیکل سخت، روی (گالوانیزه) یا حتی کاربید تنگستن نیز در صنعت استفاده می‌شوند. اما آیا واقعاً جایگزین کروم سخت هستند؟
جدول مقایسه پوشش‌های سطحی پرکاربرد از نظر مقاومت خوردگی و دوام:
| نوع پوشش | مقاومت خوردگی | سختی سطحی | هزینه تقریبی | کاربرد اصلی | دوام در محیط صنعتی |
|---|---|---|---|---|---|
| کروم سخت | بسیار بالا | بسیار زیاد | متوسط | نفت، گاز، هوافضا، صنایع سنگین | عالی |
| نیکل سخت | بالا | زیاد | بالا | قالب‌سازی، صنایع غذایی | خوب |
| روی (گالوانیزه) | متوسط | کم | پایین | سازه‌ها، قطعات ساختمانی | متوسط |
| کاربید تنگستن | بسیار بالا | فوق‌العاده | خیلی بالا | ابزار برش، قطعات مقاوم به سایش شدید | عالی |
| رنگ‌های صنعتی | پایین | ندارد | خیلی پایین | تزئینات و قطعات غیر بحرانی | ضعیف |
کروم سخت در محیط‌های کلریدی و گوگردی؛ دشمنی با خوردگی نقطه‌ای
بیشترین تهدید برای قطعات صنعتی در محیط‌های پتروشیمی و دریایی، خوردگی حفره‌ای (Pitting Corrosion) ناشی از کلریدهاست. فولادهای زنگ‌نزن نیز در برابر این نوع خوردگی آسیب‌پذیرند. اما کروم سخت با ایجاد یک سد شیمیایی و مکانیکی، جلوی این حمله نقطه‌ای را می‌گیرد. ضخامت بالا باعث می‌شود حتی اگر بخشی از لایه دچار آسیب شود، همچنان محافظت کافی وجود داشته باشد.
تست‌های استاندارد برای ارزیابی مقاومت خوردگی کروم سخت
برای سنجش کیفیت پوشش کروم سخت، تست‌های استانداردی به کار می‌رود:
- تست نمک‌پاشی (Salt Spray Test): برای شبیه‌سازی محیط‌های خورنده دریایی.
- تست پتانسیواستاتیک: بررسی رفتار الکتروشیمیایی پوشش در برابر خوردگی.
- تست سایشی-خورشی: ترکیب بار مکانیکی و محیط خورنده.
این تست‌ها به مهندسان کمک می‌کند ضخامت و کیفیت پوشش را با نیاز واقعی محیط تطبیق دهند.

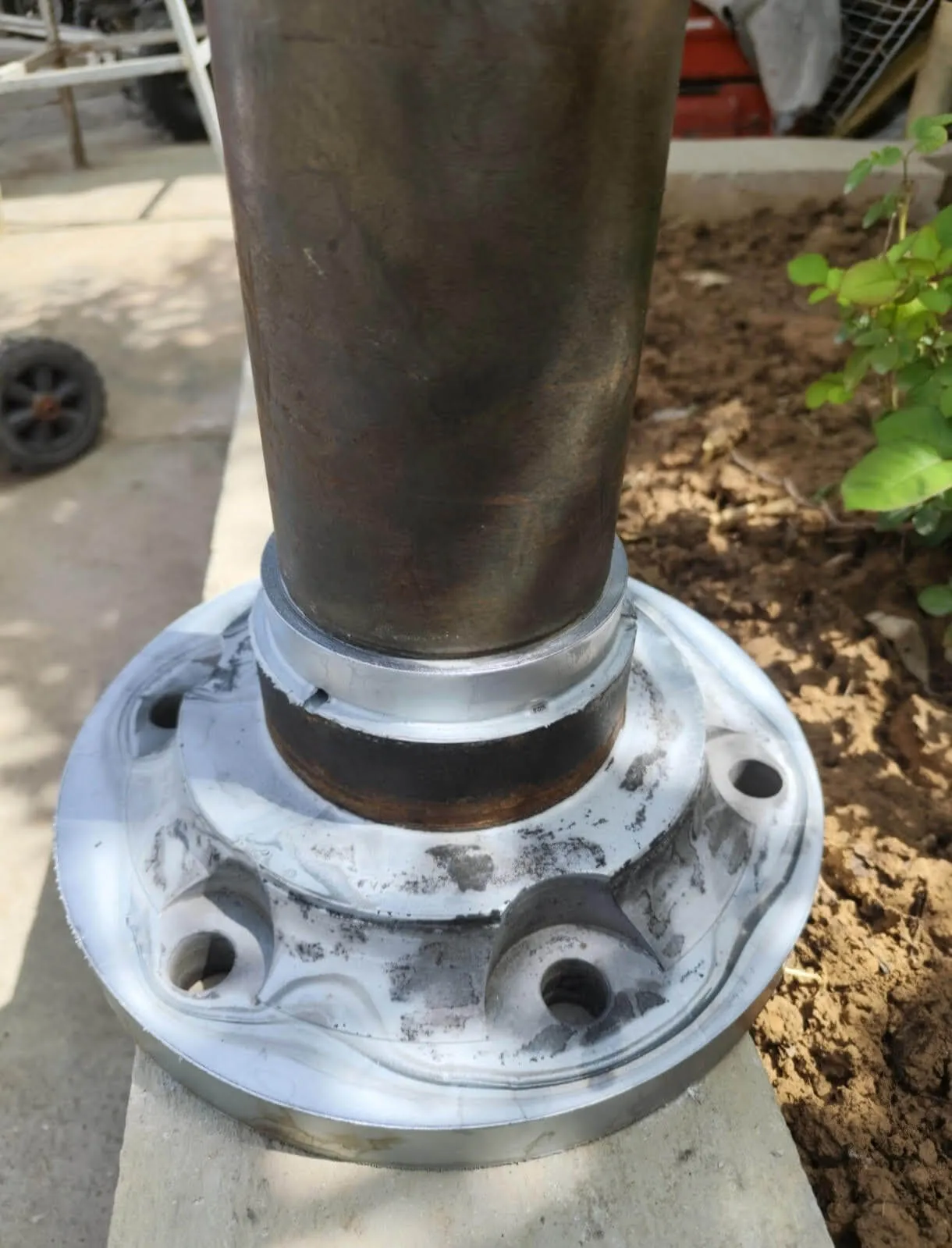

ضخامت لایه کروم سخت و نقش آن در بازسازی قطعات فرسوده
یکی دیگر از کاربردهای مهم کروم سخت، بازسازی قطعات فرسوده است. در صنایع سنگین، تعمیر و احیای قطعات به‌صرفه‌تر از تعویض آن‌هاست. لایه‌های ضخیم کروم سخت (حتی تا ۳۰۰ میکرون) روی قطعات ساییده یا خورده‌شده اعمال می‌شود و پس از ماشینکاری دقیق، قطعه به ابعاد اصلی بازمی‌گردد. این روش در میل‌لنگ‌ها، شافت‌ها، غلتک‌ها و قطعات پمپ‌ها به‌طور گسترده استفاده می‌شود.
جدول ارتباط ضخامت کروم سخت با طول عمر قطعه در محیط‌های مختلف
| محیط کاری | ضخامت پیشنهادی کروم سخت (µm) | طول عمر تقریبی قطعه | مثال صنعتی |
|---|---|---|---|
| محیط‌های ملایم (غذایی، دارویی) | ۱۰ – ۱۵ | ۱ – ۳ سال | تجهیزات پردازش مواد غذایی |
| محیط‌های رطوبتی و نیمه‌خورنده | ۲۰ – ۳۰ | ۳ – ۵ سال | ماشین‌آلات عمومی، تجهیزات معدنی |
| محیط‌های دریایی (کلریدی) | ۳۰ – ۵۰ | ۵ – ۱۰ سال | شافت کشتی، پمپ‌های آب دریا |
| صنایع نفت و گاز (H2S و گوگردی) | ۵۰ – ۸۰ | ۸ – ۱۲ سال | تجهیزات حفاری، شیرآلات صنعتی |
| هوافضا و نظامی (فوق‌خورنده) | ۸۰ – ۱۰۰+ | بیش از ۱۵ سال | جک‌های هیدرولیک، پره‌های موتور جت |

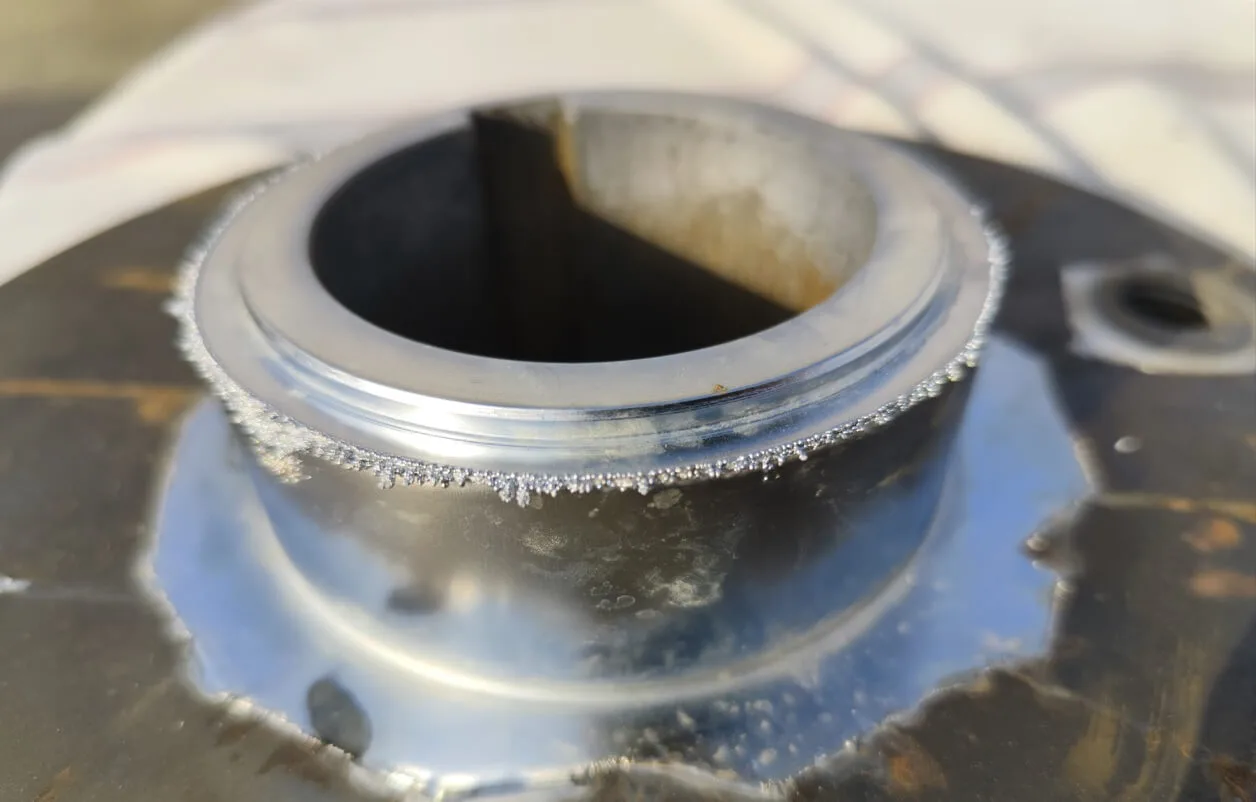

تکنیک‌های اجرای صحیح و بدون میکروکرک و یکدست در آبکاری کروم سخت
۱. کنترل پارامترهای الکترولیتی؛ قلب یک آبکاری موفق
یکی از اصلی‌ترین عوامل ایجاد میکروکرک در پوشش کروم سخت، عدم کنترل دقیق دما، چگالی جریان و ترکیب محلول الکترولیتی است. اگر دمای حمام بیش از حد بالا باشد یا غلظت یون کروم کاهش پیدا کند، ساختار پوشش ترد و ترک‌دار خواهد شد. همچنین چگالی جریان بالا منجر به رسوب سریع و غیر یکنواخت می‌شود. یک آبکار حرفه‌ای همیشه دمای حمام را در محدوده‌ی بهینه (۴۵–۵۵ درجه سانتی‌گراد) و چگالی جریان را متناسب با ضخامت موردنیاز تنظیم می‌کند تا پوشش نهایی متراکم، سخت و بدون ترک باشد.
۲. آماده‌سازی سطح؛ پاکسازی مثل صیقل قبل از نقاشی
هیچ پوششی—even کروم سخت—بدون سطح آماده، دوام نخواهد داشت. سطح قطعه باید قبل از ورود به حمام، کاملاً چربی‌زدایی، اسیدشویی و تمیزکاری مکانیکی شود. هر ذره آلودگی یا چربی می‌تواند منجر به ایجاد نقطه‌ای ضعیف روی سطح شود که محل شروع ترک یا پوسته‌شدن است. استفاده از روش‌هایی مثل سندبلاست سبک یا پولیش مکانیکی قبل از آبکاری، سطح را یکنواخت کرده و مانع از تمرکز تنش‌ها می‌شود. این مرحله همانند زیرسازی در نقاشی ساختمان است؛ اگر درست انجام نشود، حتی بهترین رنگ هم پوسته خواهد شد.
۳. استفاده از افزودنی‌ها برای کاهش ترک‌های ریز
یکی از رازهای موفقیت در آبکاری کروم سخت صنعتی، افزودنی‌های مخصوص در محلول الکترولیتی است. این افزودنی‌ها باعث کاهش کشش سطحی، کنترل رشد دانه‌ها و کاهش تنش‌های درونی می‌شوند. نتیجه آن است که پوشش نهایی، همدانه‌تر و مقاوم‌تر خواهد بود. به‌طور مثال، استفاده از کاتالیست‌های سولفات یا فلورید می‌تواند به کاهش احتمال ایجاد میکروترک کمک کند. هرچند انتخاب نوع و میزان افزودنی نیازمند تجربه و آزمایش‌های دقیق است، اما در عمل تفاوت چشمگیری در کیفیت ایجاد می‌کند.
۴. پولیش و پرداخت بعد از آبکاری؛ رفع تنش‌های سطحی
حتی اگر پوشش بدون ترک رسوب داده شود، در برخی موارد تنش‌های سطحی باعث ایجاد ترک‌های ریز می‌شوند. اینجاست که پولیش و پرداختکاری پس از آبکاری اهمیت پیدا می‌کند. عملیات مکانیکی مانند سنگ‌زنی سبک یا پولیش الماسی، سطح را صاف‌تر کرده و تنش‌های سطحی را توزیع می‌کند. این کار نه تنها ظاهر براق‌تر و آینه‌ای ایجاد می‌کند، بلکه مقاومت در برابر خوردگی و سایش را نیز افزایش می‌دهد.
۵. ضخامت‌گذاری مرحله‌ای؛ کلید یکنواختی و دوام
اعمال یکباره ضخامت زیاد کروم سخت، تقریباً همیشه منجر به ترک‌های ریز می‌شود. تکنیک حرفه‌ای این است که ضخامت در چندین مرحله و با توقف‌های کوتاه انجام شود. در هر مرحله، لایه نازکی رسوب داده می‌شود و سپس جریان قطع می‌گردد تا تنش‌های درونی آزاد شوند. این روش باعث می‌شود لایه نهایی متراکم‌تر، یکنواخت‌تر و بدون میکروکرک باشد. در واقع این تکنیک همانند ساختن یک دیوار چندلایه است؛ مقاوم‌تر و بادوام‌تر از یک دیوار تک‌لایه.
جدول تکنیک‌های کلیدی برای آبکاری کروم سخت بدون میکروکرک
| تکنیک کلیدی | توضیح تخصصی | نتیجه نهایی |
|---|---|---|
| کنترل پارامترهای الکترولیتی | تنظیم دقیق دما (۴۵–۵۵°C) و چگالی جریان برای جلوگیری از ترک‌های ناشی از رسوب سریع | پوشش متراکم و پایدار |
| آماده‌سازی سطح | چربی‌زدایی، اسیدشویی و سندبلاست سبک جهت ایجاد سطح یکنواخت و عاری از آلودگی | کاهش نقاط ضعف و شروع ترک |
| استفاده از افزودنی‌ها | افزودنی‌های سولفات یا فلورید برای کنترل رشد دانه‌ها و کاهش تنش‌های داخلی | سطح یکنواخت و بدون ترک |
| پولیش بعد از آبکاری | سنگ‌زنی یا پولیش الماسی برای رفع تنش‌های سطحی و بهبود ظاهر | افزایش مقاومت خوردگی و سایش |
| ضخامت‌گذاری مرحله‌ای | رسوب‌دهی چندمرحله‌ای با توقف‌های کوتاه برای آزادسازی تنش‌ها | لایه ضخیم و بدون میکروکرک |
جدول جامع شرایط کاری قطعات آبکاری‌شده با کروم سخت
| محدوده دمایی (°C) | سختی (HV) | ضریب اصطکاک | مقاومت سایش | کاربردهای اصلی | محدودیت‌ها | راهکارهای بهبود |
|---|---|---|---|---|---|---|
| -50 تا -10 | 1200-1400 | 0.20-0.25 | بسیار بالا | تجهیزات قطبی، فضایی | شکنندگی بالا | عملیات حرارتی تنش‌زدایی |
| -10 تا +20 | 1000-1200 | 0.15-0.20 | بالا | ابزار دقیق، قالب‌ها | تغییر ابعادی جزئی | کنترل دقیق ضخامت |
| 20 تا 100 | 900-1100 | 0.10-0.15 | عالی | سیلندرها، شافت‌ها | – | شرایط ایده‌آل |
| 100 تا 200 | 850-1000 | 0.08-0.12 | عالی | موتورهای خودرو | اکسیداسیون خفیف | لایه محافظ |
| 200 تا 350 | 700-900 | 0.06-0.10 | خوب | توربین‌ها، کمپرسورها | تنش حرارتی | آلیاژسازی |
| 350 تا 500 | 600-800 | 0.05-0.08 | متوسط | موتورهای جت | اکسیداسیون متوسط | پوشش دوگانه |
| 500 تا 600 | 400-600 | 0.04-0.07 | ضعیف | کاربردهای فوق‌العاده | اکسیداسیون شدید | کروم نانوکامپوزیت |
جدول شرایط محیطی و اثرات آن
| نوع محیط | محدوده دمایی مجاز | تأثیر بر عملکرد | راهکار محافظتی | عمر مفید |
|---|---|---|---|---|
| هوای خشک | -50 تا +500°C | تأثیر کم | نیاز به محافظت ندارد | >10 سال |
| هوای مرطوب | -30 تا +400°C | اکسیداسیون متوسط | لایه‌های آب‌گریز | 5-8 سال |
| محیط دریایی | -20 تا +300°C | خوردگی شدید | پوشش ضد خوردگی | 3-5 سال |
| اسیدهای ضعیف | 20 تا 200°C | تخریب سطحی | بافر شیمیایی | 2-4 سال |
| بازهای قوی | 20 تا 150°C | حمله شیمیایی | پوشش محافظ | 1-3 سال |
| خلأ | -200 تا +800°C | عملکرد بهینه | محافظت از تابش | >15 سال |
جدول کاربردهای صنعتی و مشخصات فنی
| صنعت | نوع قطعه | دمای کاری | ضخامت پوشش | مقاومت مورد نیاز | نکات ویژه |
|---|---|---|---|---|---|
| خودروسازی | سیلندر موتور | 150-300°C | 50-150 میکرون | سایش + حرارت | روغن‌کاری مداوم |
| هوافضا | شافت توربین | 300-600°C | 25-75 میکرون | حرارت + تنش | آلیاژسازی ضروری |
| نفت و گاز | شیرآلات | 100-400°C | 75-200 میکرون | خوردگی + فشار | محیط اسیدی |
| پتروشیمی | پمپ‌ها | 200-350°C | 100-250 میکرون | شیمیایی + حرارتی | مقاومت شیمیایی بالا |
| فولادسازی | غلتک‌ها | 400-700°C | 150-500 میکرون | حرارت + سایش شدید | خنک‌کاری ضروری |
| کاغذسازی | سیلندر کلندر | 80-200°C | 25-100 میکرون | فشار + رطوبت | ضد چسبندگی |
پارامترهای کنترل کیفیت در دماهای مختلف
| آزمایش | دمای اندازه‌گیری | استاندارد | مقدار مجاز | روش آزمون |
|---|---|---|---|---|
| سختی سطح | 20°C | ASTM B578 | 900-1200 HV | ویکرز |
| چسبندگی | 20°C | ASTM C633 | >40 MPa | Pull-off |
| مقاومت سایش | 100°C | ASTM G99 | <0.1 mm³/m | Pin-on-disk |
| تنش باقیمانده | محیط | ASTM D4541 | <200 MPa | پراش اشعه ایکس |
| مقاومت حرارتی | متغیر | ISO 17224 | تا 500°C | آنالیز حرارتی |
| ضخامت | 20°C | ASTM B487 | ±10% | مغناطیسی |
